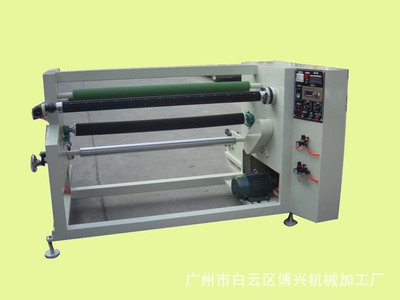

復卷機使用說明書

一．概述。

性能與特點：

單軸復卷機使用于雙面膠帶。美紋紙，牛皮紙，海面膠帶，PVC保護膜等的復卷。

本機重量輕。體積小，噪音低。高效節能，動態響應快，運轉速度穩定。

本機采用變頻調速，全集成電路控制。功能齊全，重復性能好，速度穩定。工作可靠。絕無誤動作.

收放卷張力均采用氣壓控制。兩段電子計長，長度計算準確。.

主要技術參數。

外形尺寸：長*寬*高（2600*1500*1300）

重量約：   500kg

功率：     20KW-380V

外接氣壓：5kg/c㎡。

收卷紙管：3〝

收卷有效寬度：1600mm。

二．電氣原理示意圖(略)

三．安裝注意事項：

1．操作前操作員要仔細閱讀說明書。

2．檢查復卷機四腳安裝是否平穩，機體有無接地線。

3．機器應安裝在通風干燥處，四周物體距離復卷機應大于2m

4．將復卷機安全接地端子與接地保護線可靠連接，接頭必須擰緊

5．本機要有專人負責，專人使用.

四． 面板功能示意圖

① 速度顯示。②復位。③長度計數。④收卷張力指示。⑤放卷張力指示。⑥上下頂針

⑦收卷張力調節。⑧放卷張力調節。⑨電源開關。⑩啟動。⑾運行停止/寸動。⑿速度調節。

⒀急停。

五．操作步驟。

1．將進氣管接至復卷機空氣過濾器進氣接口，接通輸入電源。

2．打開控制面板電源開關。

3．設定復卷長度方法如下。

a．按SET一次出現AL□□□□→個位字閃，可用“＜”“△”鍵設定AL等于第一段長度

b．再按SET一次，出現SE□□□□→個位字閃，可用“＜”“△”鍵設定第二段長度（注SE≥AL）反之則不能計數。

第二段為變頻器減速段，一般第二段大于第一段1---2米。例如；復卷長度每卷為50米。AL設定為48米，SE設定為50米即可。

按復位鍵后可以從新計數。

4．紙帶走向。

a。①母卷：②過度光軸：③輸展棍：④防粘輥：⑤過度光軸：⑥收卷軸：

5：穿好紙帶，在收卷軸上套好紙管，把氣槍對準收卷氣脹軸的沖氣嘴沖氣至紙管不能打滑止。調節控制面板上的放卷殺車及收卷氣壓使收卷松緊適宜即可。

手動切臺使用說明書。

概述，性能與特點。

一，本機用于膠帶行業美紋膠帶，雙面膠帶及海棉牛皮紙膠帶的切割，及成衣行業的滾條皮，商標布等的切割。

1．夾頭為手動夾頭，方便操作；

2．導桿材料為38鉻鉬鋁滲氮處理耐磨強度高，橫向采用直線軸承操作，靈活輕便；

3．刀滑座為鑄構件，結構緊湊輕巧；

4．用直徑為250mm圓刀切割方式；.

5．切割寬度可有六個規格選擇；

6．切割寬度為1600mm，切割最大直徑150mm。

二．主要技術參數：

外形尺寸（長*寬*高）2500*1250*800。

重量約   250kg。

功率     380v----1.5kw三相四線。

三．電氣原理示意圖(略)。

四．安裝注意事項：

1．操作工操作前應仔細閱讀說明書。

2．檢查切卷機四腳安裝是否平穩，機體有無接地。

3．機器應安裝于通風干燥處。周圍物體距離切卷機應大于2m。

4.將切卷機安全接地端子與接地保護線可靠連接，接頭必須擰緊。

5．本機應有專人負責，專人使用。

五．面板功能示意圖(略)

六．操作步驟

①．將進氣管接入手動切臺的空氣過濾器進氣接口，調節進氣氣壓為4kg/C ㎡。

② 調節好六棱軸上所需要的刻度數。

③ 把復卷機復好的紙卷套入切臺主動軸上。用專用搬手夾緊紙卷.  ④．啟動電源按紐，轉動走刀手輪開始切卷。

七；注意事項:

①．開機前首先檢查園刀是否垂直。其調節方法；旋轉刀盤，指針左右擺動10絲以內。

②．刀盤刀架不能有松動和軸向竄動等，否則會出現雙刀。

③．刀盒內加入潤滑液，潤滑圓刀，防止膠液粘連刀口。
